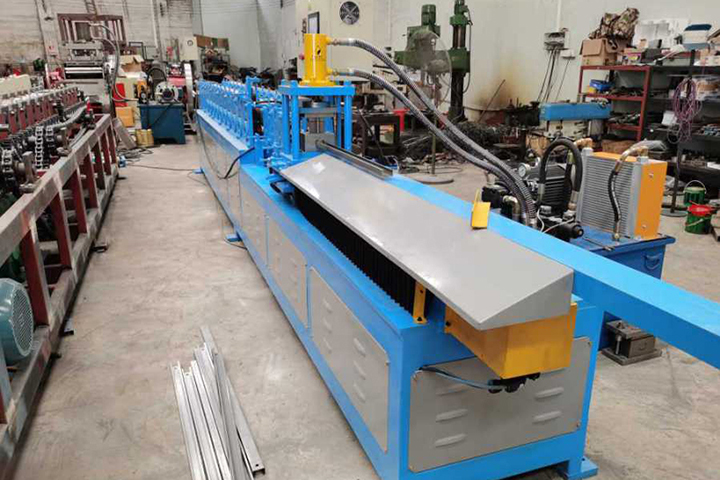

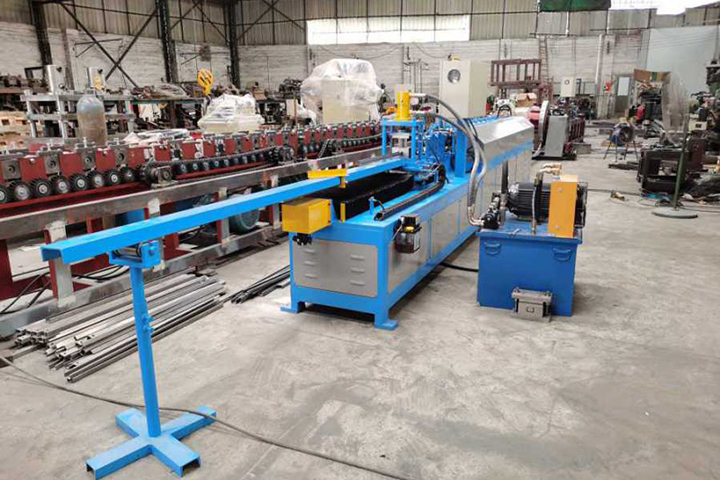

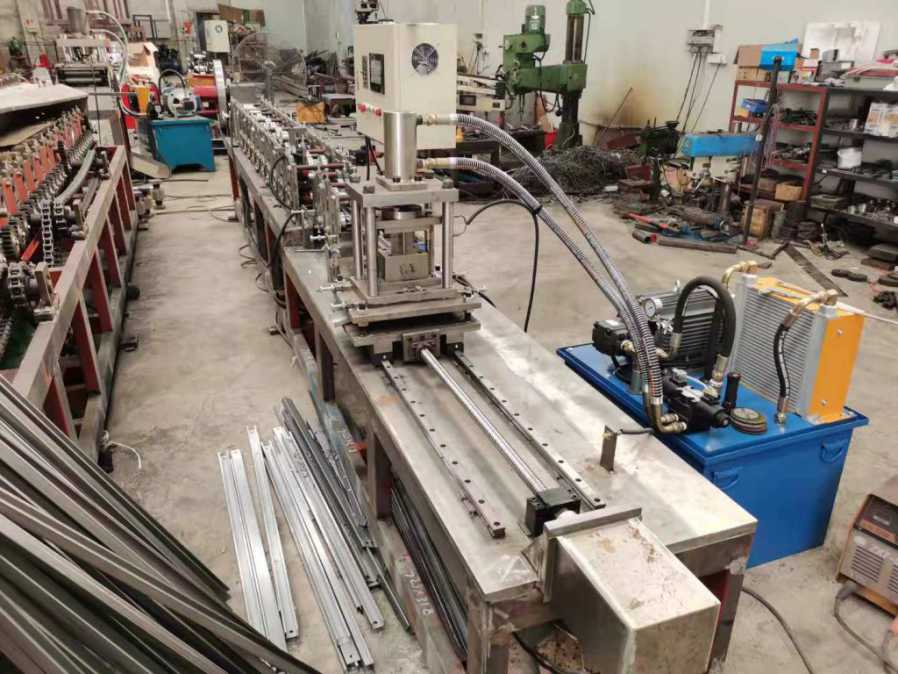

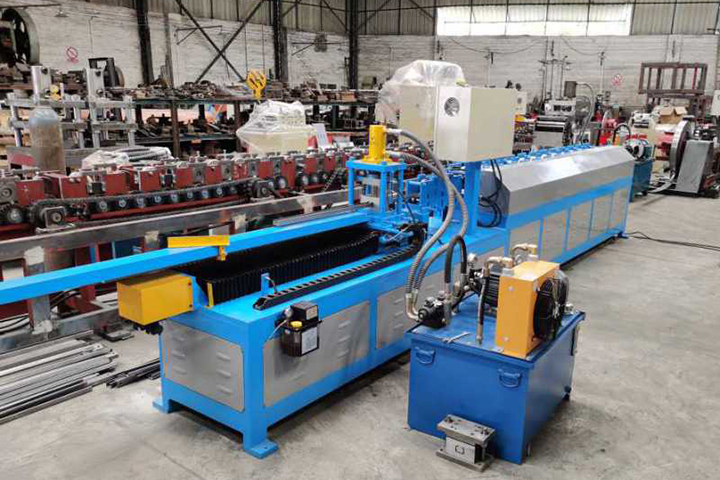

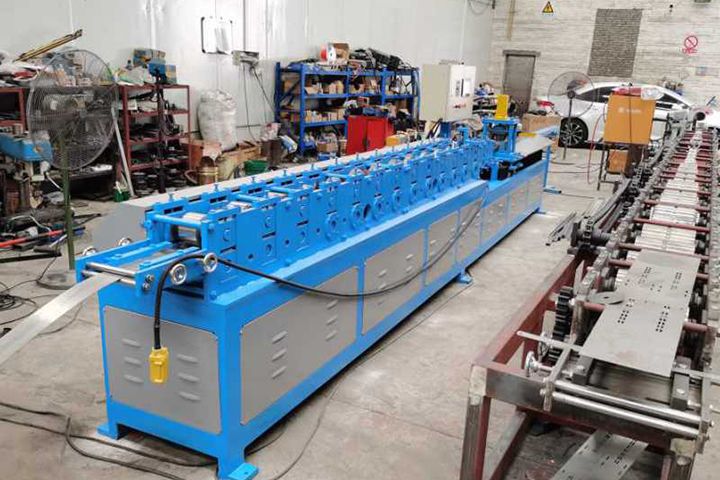

C型钢冷弯成型机-追剪

c型钢追剪冷弯成型机配置参数

一. 冷弯成型主机整體配置：

1. 冷弯主机12组轧辊，配3米長收料尺。
2. 冷弯主机配5.5KW電机，350减速机。
3. 机架采用100#方管焊接，机台铺20 mm钢板经龙门飞平面，電脑锣安装基准。
4. 夹板厚25MM,精磨平面，水平轴直径φ48，键 12mm
5. 轧辊材质：采用 Cr12moaV模具钢,热处理：HRC58-60，精車轧辊表面。
6. 传动主链带齿，1.2寸链，齿轮厚35 mm。
7. 轴采用上轴6208，下轴6308轴承
8. 主机配1T手动涨缩料架

二、切断配置：

1. 切断方式：刀片切断，刀模采用Cr12mov模具钢，
2. 液压站：80#油缸，5.5KW液压電机。
3. 定長：数控定長
4. 模式：追剪

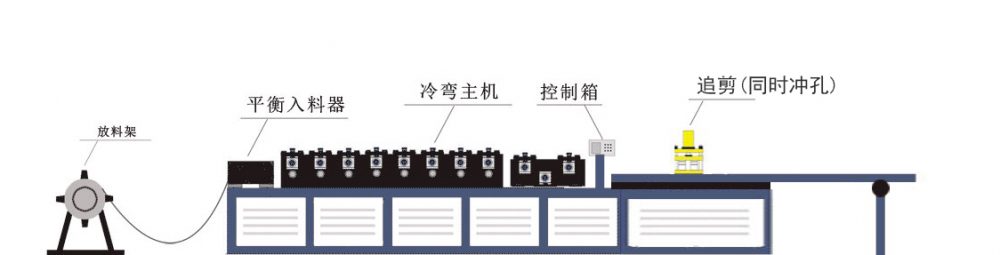

工艺流程：放料-成型-追剪切断（同时冲孔）
