置物架边框追剪冷弯成型机
置物架边框冷弯成型机，為了增加生产速度，使用追剪方案，但整机配套前冲孔工序，所以整机生产速度也只能达到10米左右/分钟，冲孔设计在成型前。整套设备的生产工艺流程為：放料-整平-冲孔-成型-追剪切断
置物架边框冷弯成型机滚压成型模块，整机采用12组冷弯轧辊设计。

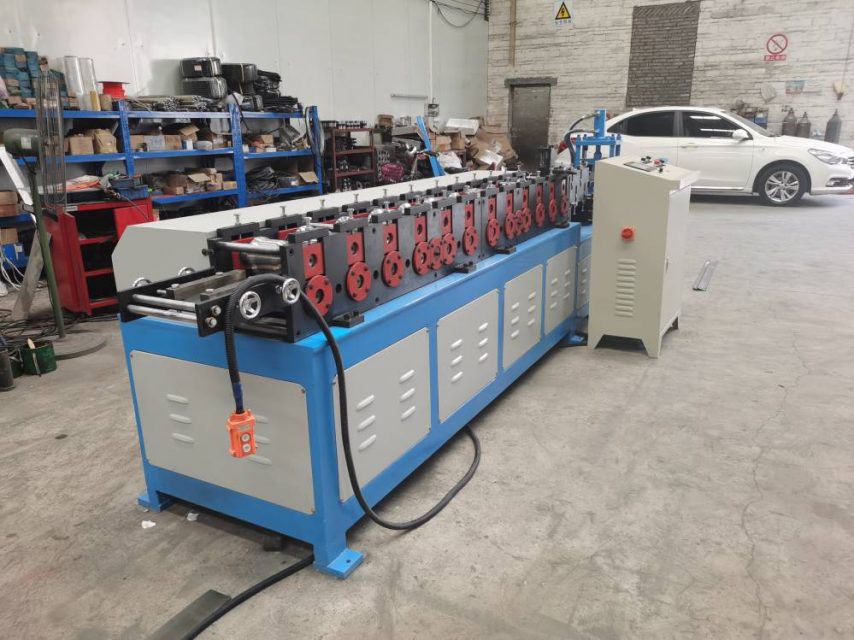

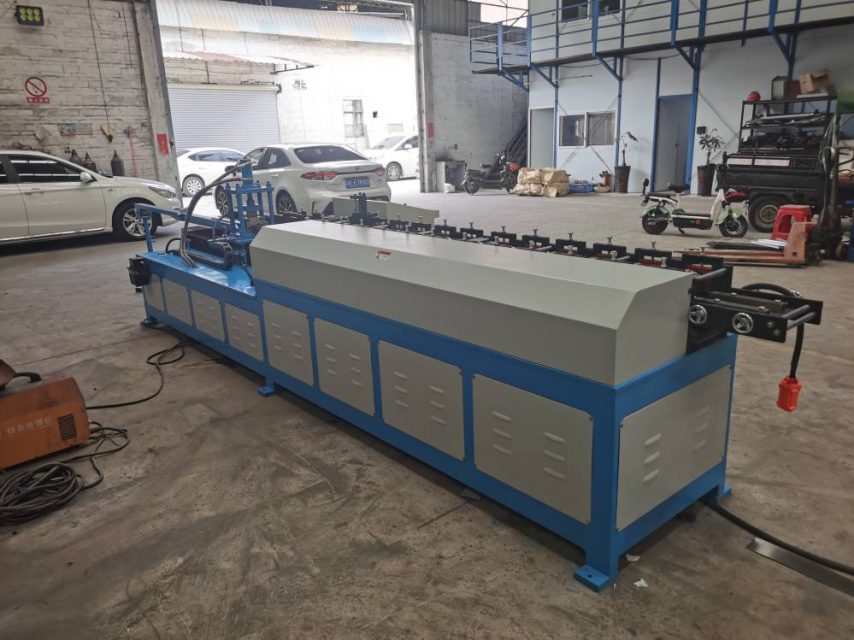

置物架边框冷弯成型机成型主机，為了案例保护，齿轮传动部分使用保护罩。

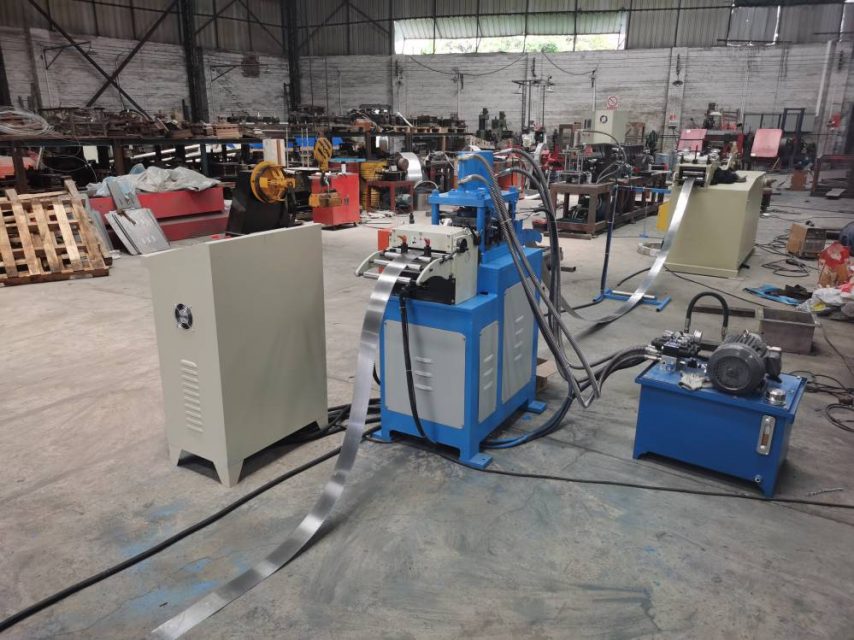

置物架边框冷弯成型机配套冲孔机，采用液压冲孔，伺服送料机，送料精准高，不打滑，最高冲孔速度达13米左右/分钟。
置物架边框冷弯成型机配套操控台，整套冷弯成型设备的生产工序指令由操控台发出，使用plc编程指令。可在触摸屏幕上切换生产模式，设置切断長度，调整生产速度。

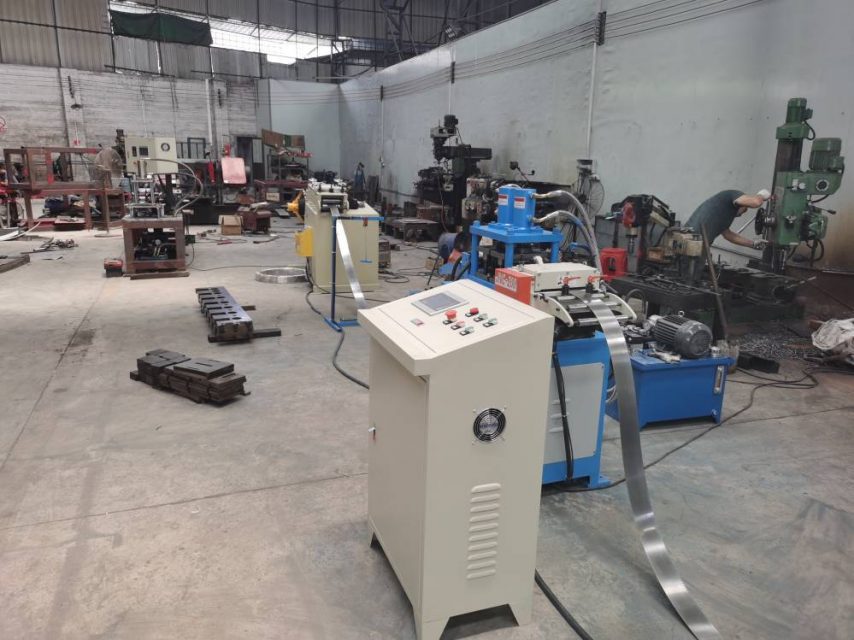

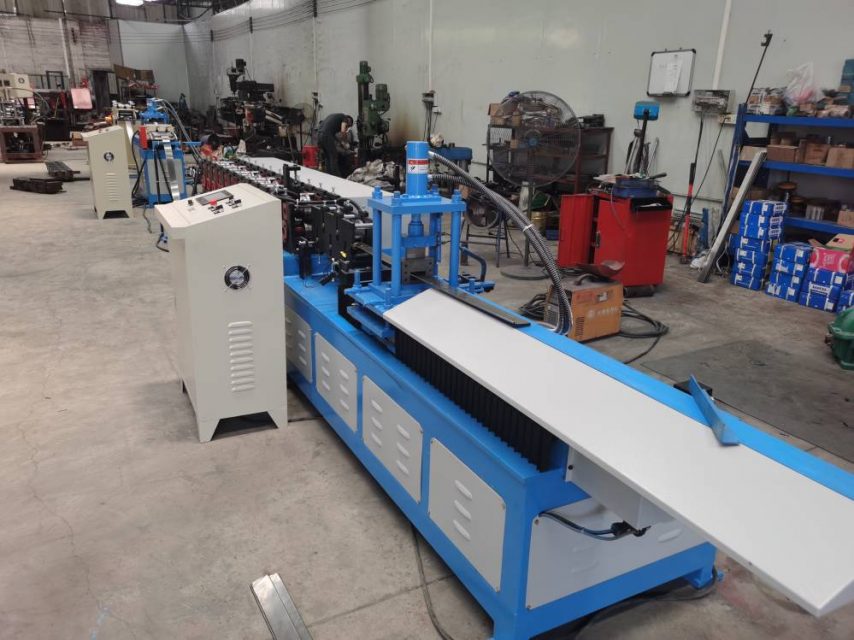

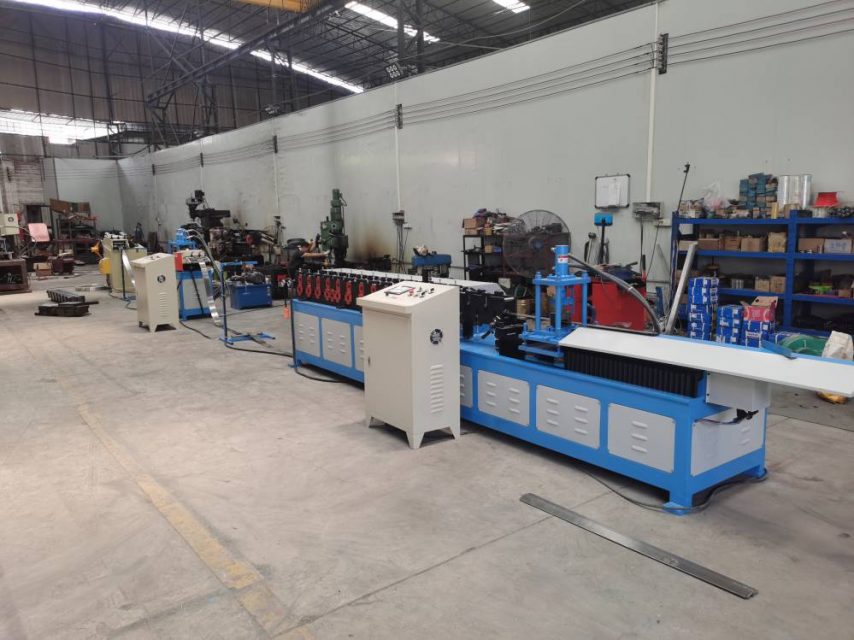

全套置物架边框冷弯成型机照片展示

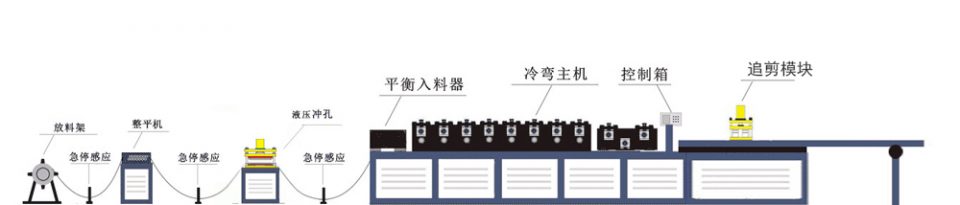

置物架边框冷弯成型机生产流程示意图，生产工艺流程為：放料-整平-冲孔-成型-追剪切断
一. 冷弯成型主机配置
- 主机12组轧辊。
- 主机配3.5KW電机，250减速机。
- 机架采用80#槽钢焊接，机台铺20mm钢板经龙门飞平面，電脑锣安装基准。
- 夹板厚22MM,精磨平面，水平轴直径φ42，键 12mm
- 轧辊材质：采用 Cr12moaV模具钢,热处理：HRC58-60，精車轧辊表面。
- 伺服追踪剪切
- 剪切， 刀模采用Cr12mov模具钢，63#油缸，3.75KW液压電机。
- 传动主链带齿，1寸链，齿轮厚30mm。
- 轴采用上轴6207，下轴6208轴承
二、配套冲孔机
- 液压電机采用5.5KW，配100#油缸
- 冲孔模一套。
三、冷弯型材质量要求
1设备生产速度，1分钟10米左右，1.5米一条
2.保证直線度±1MM,产品不扭曲变曲。
3.加工材料厚度1MM,加工長度误差±0.5MM
四．電控整體配置
1．PLC控制系统，触摸屏操作。
